MSA测量系统分析培训手册中线性
本文的重点是MSA培训课程及讲解的MSA手册中线性相关内容。

MSA线性分析
MSA测量系统分析培训手册中线性是简单地测量偏差在整个测量装置的整个范围。一个好的校准系统会检查、校验测量设备的至少三个位置(两个极端和测量范围的中间) 。一个彻底的测量系统分析线性度研究将检查至少五个位置(例如,两个极端,并且在25 % ,50%和测量范围的75 %之间) 。如在校准中使用的标准应该被使用,而不是实际的零件,除非该部分可以与一个不同的测量设备测量较少变化来测量。每个标准重复测量的至少10倍。所有的测量必须进行随机尽量减少重复以前的结果。该结果可以通过使用统计软件如Minitab中,或与所示的附加文件进行分析。
计算的偏差为每个单独的测量,平均偏差为每个参考标准所得到的偏差的平均值(或一部分)。

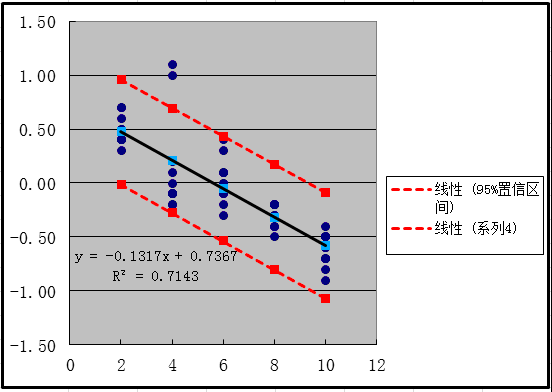

并绘制的散点图执,行利用个别的偏差作为响应与参考值作为预测变量进行回归分析。
画出回归线和对散点图回归线的95 %置信区间。
画出偏倚= 0线为所有的参考值。
验证偏倚= 0线位于内的+ / - 回归线的95 %置信区间。
在y - 回归方程的截距和斜率应各自约等于零,可以按AIAG的MSA第三版手册中的公式所需进行统计评估。一般情况下,为了实用目的的图形分析就足够了。理想情况下,MSA测量系统分析培训手册中线性度将是统计学上等于零。然而,这并非总是如此。有几种可能的情况:
恒定偏压 - 所有的测量都按相同的量抵消,不管大小。这实质上是一个校准的问题。校正测定装置并重复该MSA线性研究。
非恒定的,线性地增大/减小偏倚的,可能的原因:测量刻度比例小/大(规问题) ,偏热(热膨胀/收缩是成正比的尺寸大小) ,压力偏差(在压力下变形大小成正比)等。
非恒定的,非MSA线性中偏倚的变化以非线性方式在整个测量范围的变化。可能的原因:测量刻度是非线性(规的问题,尤其是电子产品) ,在测量范围内的一个部分计磨损,磨损的标准。
如果MSA培训手册中线性度实际上是用于测量的范围内可以接受的,应变计可被接受测量的特定范围。
